IH型化工離心泵

時間:2020-06-27   訪問量:6634
IH型化工離心泵

IH型不銹鋼化工泵發貨實拍視頻:

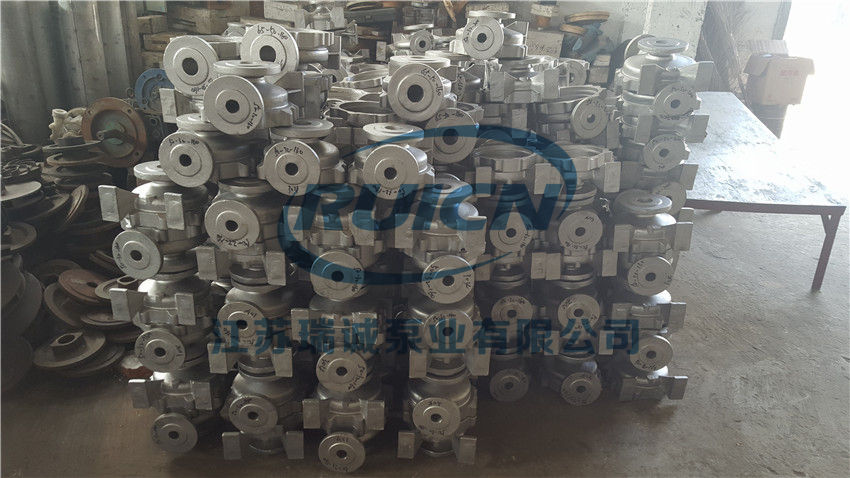

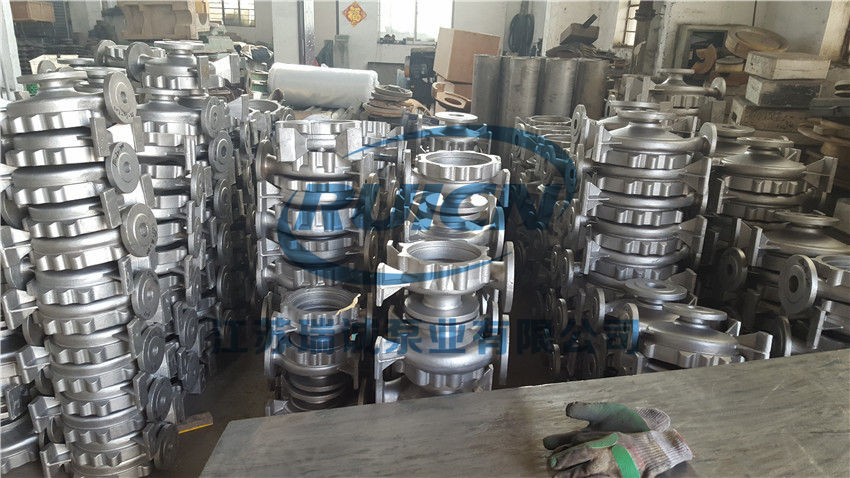

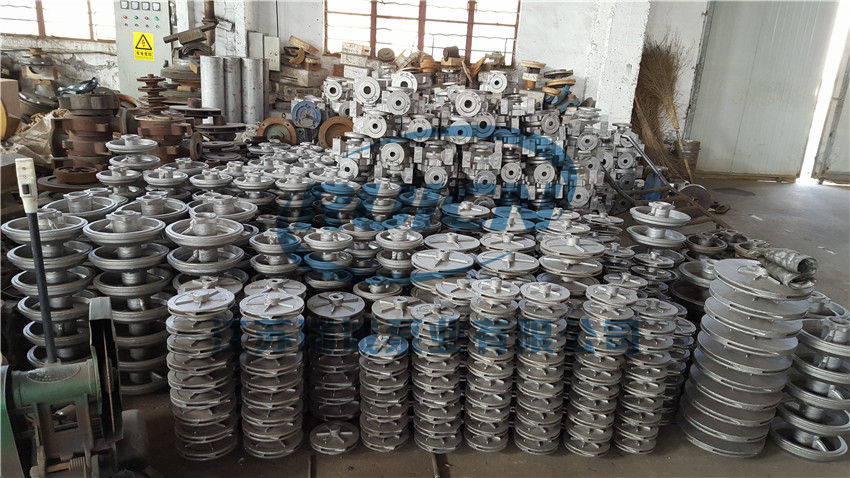

IH型不銹鋼化工泵鑄件實拍視頻:

一、IH型化工泵概述

  IH型化工泵是單級單吸懸臂式離心泵,其標記額定性能點和尺寸等效采用國際標準ISO2858-1975(E),是一種用以取代F型耐腐蝕泵更新?lián)Q代的節能產品,適用于化工、石油、冶金、電站、食品、制藥、合成纖維等部門輸送溫度在-20℃~105℃的腐蝕性介質或物理、化學性能類似于水的介質。

二、IH型化工泵性能范圍(按設計點)

  流量Q:6.3~400 m3/h

  揚程H:5~125m

  泵的高工作設計壓力為1.6MPa

  用戶可根據被輸送介質的腐蝕性程度對泵的過流部分主要零件選用不同材料。

  泵的過流部分主要零件的材料及其代號有五種。

  IH型化工泵輸送介質溫度為-20℃~105℃,需要時采用雙端面密封冷卻裝置,可輸送介質溫度為20℃~+280℃。適用于化工、石油、冶金、電力、造紙、食品、制藥、環保、廢水處理和合成纖維等行業用于輸送各種腐蝕 的或不允許污染的類似于水的介質。

三、IH型化工泵性能范圍

  流量Q:6.3~400m3/h

  揚程H:5~132m

  轉速n:2900、1450r/min

  配帶功率:0.55~110KW

  進口直徑:50~200mm

  高工作壓力:1.6Mpa

  IH型化工泵有29個基本型,其中22個雙速(2900、1450r/min)經過A、B兩種型式的葉輪直徑切割變型后,達112個規格。

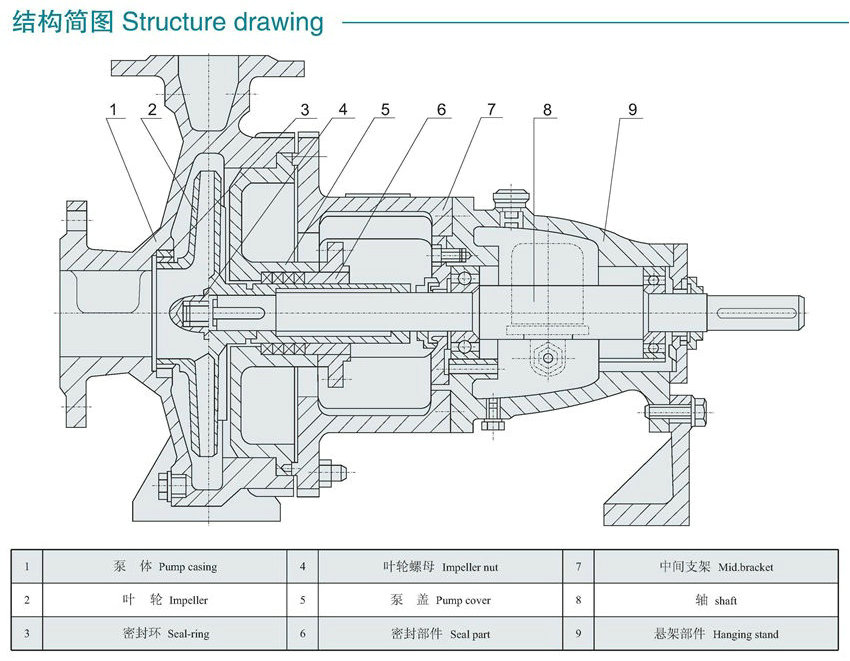

四、IH型化工泵的結構

  IH型泵是全國泵行業采用ISO國際標準聯合設計的系列產品,其主要由泵體、葉傳輸線、密封環、葉輪螺母、泵蓋、密封部件、中間支架、軸、懸架部件等組成。

五、IH型化工泵結構特點

  泵蓋通過止口固定在中間支架上,然后通過泵體與中間支架止口的聯接把泵蓋夾緊在中間,泵體是軸向吸入,徑向排出,腳支承式,可直接固定在底座上。懸架部件通過止口固定固定在中間支架上,并用懸架支架支撐在底座上。為拆卸方便,設計了加長聯軸器,檢修時可以不拆卸進出口聯接管路,泵體和電動機。只需拆下聯軸器的中間聯接件,即可退出轉子部件進行檢修。這是國際上通用的一種結構形式。


六、泵的旋轉方向

  泵通過加長聯軸器由電動機直接驅動,從電動機端看,按順時針方向旋轉。

七、泵的軸封型式

  填料密封:泵蓋內設有填料函,采用軟填料密封,填料函內可通入有一定壓力的水,供密封冷卻,潤滑、清洗用。

  機械密封:單端面機械密封和雙端面機械密封兩種型式,密封腔內通入一定壓力的水,沖洗磨擦兩端面,同時起冷卻作用。

  泵的密封型式采用填料密封或機械密封,由用戶根據需要適用,同時根據需要允許采用適合于ISO3069規定的密封空腔尺寸和其他結構的軸封型式,如帶波紋管的機械密封和付葉輪密封等等。

八、工作條件

  流量Q:6.3-400m3/h

  轉數N:2900-1450r/min

  口徑DN:50-200mm

  揚程H:5-125m

  配帶功率:0.55-90kw

  工作壓力P:1.6Mpa

九、型號意義

  例如:IH50-32-160

  IH-國際標準單級單吸化工離心泵

  50-吸入口直徑

  32-排出口直徑

  160-葉輪名義直徑

十、性能參數

型號轉速流量(m3/h)流量(L/S)揚程 (m)效率 (%)軸功率 (Kw)配用功率汽蝕余量重量 (kg)
介質密度
1.01.351.85
IH50-32-125290012.53.4720511.332.26.04.02.045
14506.31.745.0450.190.550.550.552.045
IH50-32-160290012.53.4732462.373.04.05.52.049
14506.31.748.0400.340.550.751.12.049
IH50-32-200290012.53.4750394.365.57.5112.059
14506.31.7412.5330.651.11.11.52.059
IH50-32-250290012.53.4780338.25111518.52.093
14506.31.7420271.272.22.23.02.093
IH65-50-1252900251.532.0622.23.04.05.52.047
145012.56.945.0550.310.550.550.752.047
IH65-50-1602900252.7832573.825.57.5112.053
145012.56.948.0510.530.751.11.52.053
IH65-40-2002900252.9250526.551111152.063
145012.56.9412.5460.931.52.22.22.063
IH65-40-2502900252.92804646153.0302.099
145012.56.942039392.2374.02.099
IH65-40-3152900253.061253939305.5552.0116
145012.56.9432.033335.55.57.52.0116
IH80-65-12529005013.920693.955.57.5113.052
1450256.945.0640.530.751.11.52.552
IH80-65-16029005013.932676.51111152.357
1450256.948.0620.881.51.52.22.357
IH80-50-20029005013.9506310.81518.5302.565
1450256.9412.5540.831.11.52.22.065
IH80-50-25029005013.9805818.83037452.5103
1450256.9420522.624.05.57.52.0103
IH80-50-31529005013.91255232.734555752.0121
1450256.9432484.547.57.5112.0121
IH100-80-125290010027.820737.47111518.54.557
14505013.95.0681.01.52.23.03.557
IH100-80-160290010027.8327311.91522304.387
14505013.98.0691.582.23.04.03.487
IH100-65-200290010027.8507218.93037453.996
14505013.912.5682.53.04.05.52.596
IH100-65-250290010027.8806832.04555753.6115
14505013.920634.35.57.5112.5115
IH100-65-315290010055.61256254.975901323.2166
14505027.832587.5111518.52.0166
IH125-100-200290020055.6507735.44555905.099
145010027.812.5734.667.511152.999
IH125-100-250290020055.6807558.1111101324.5151
145010027.820727.561321518.52.3151
IH125-100-315290020055.61257294.5618.51602204.5166
145010027.8326513.4118.522302.8166
IH125-100-400145010027.8505514.7418.530372.5211
IH150-125-250145020055.6207714.13030372.5165
IH150-125-315145020055.6327523.23037552.8196
IH150-125-400145020055.6507038.95575902.8238
IH200-150-2501450400111.1207728.33755752.5195
IH200-150-3151450400111327944.155751104.0269
IH200-150-4001450400111507839.8901321603.5290

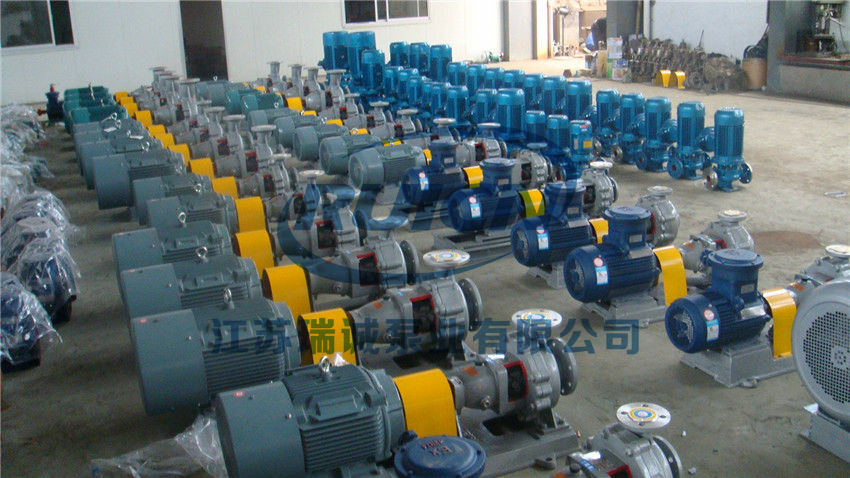

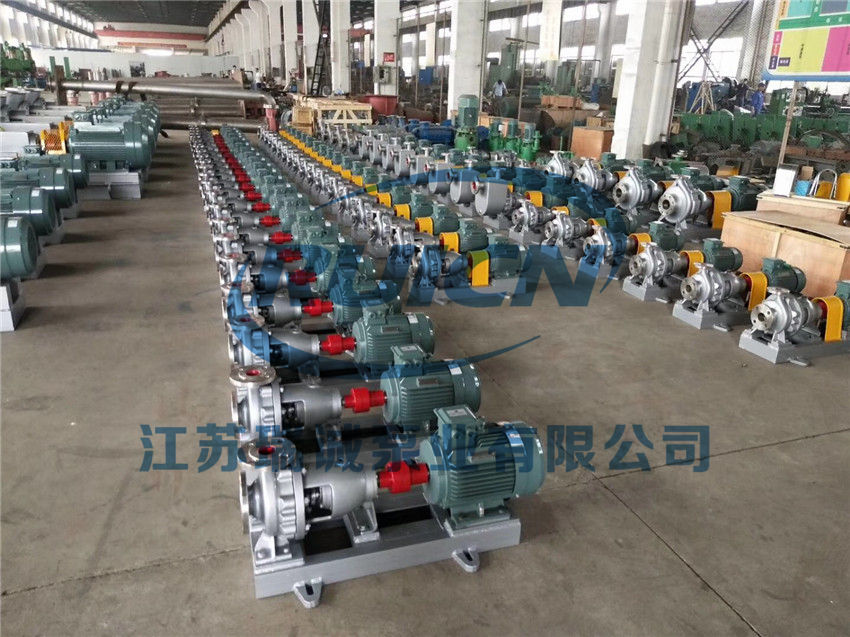

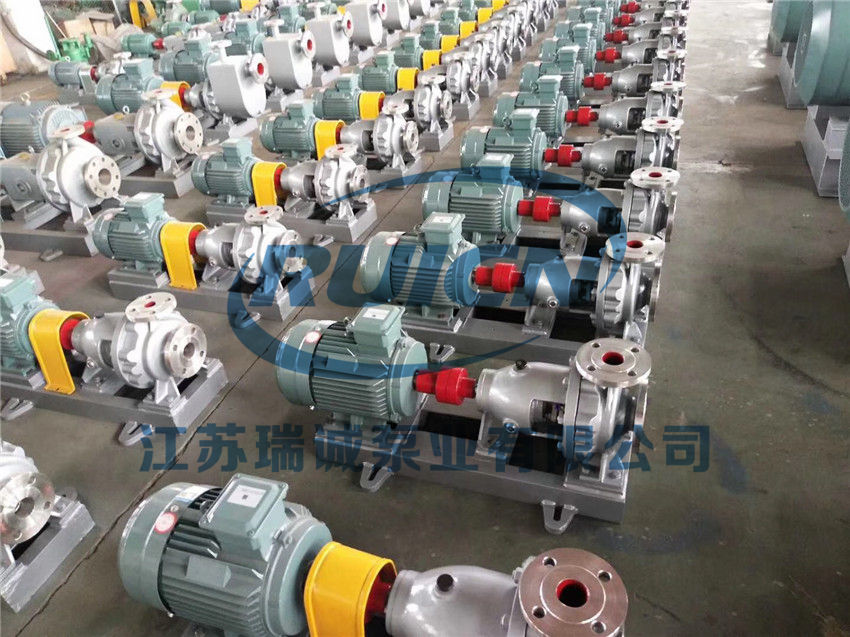

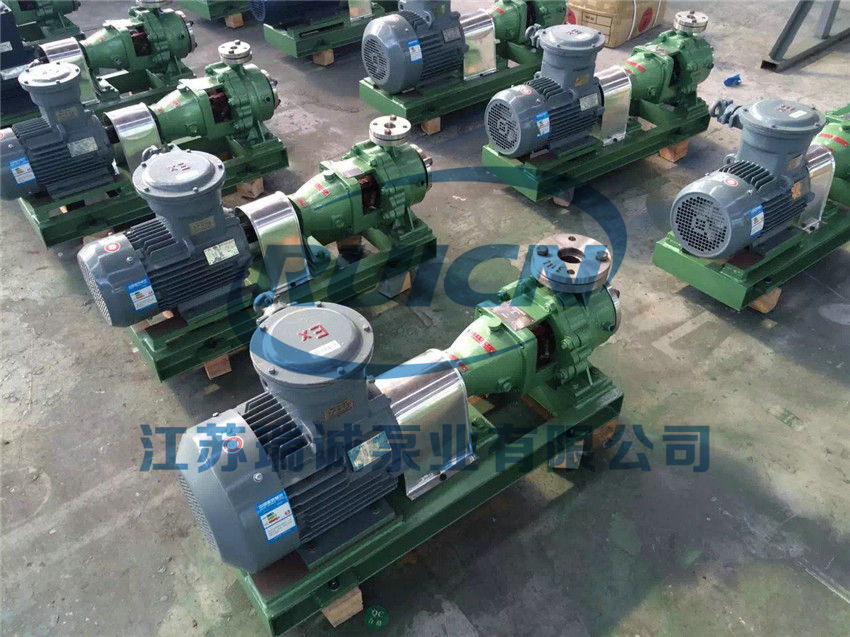

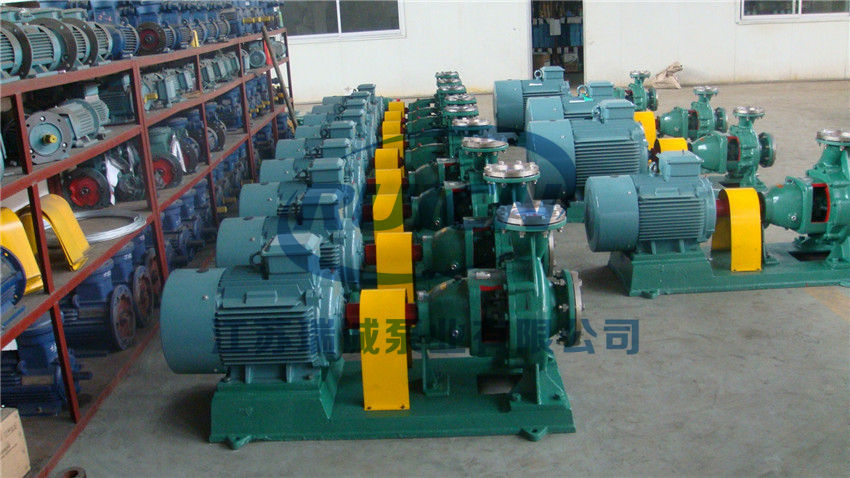

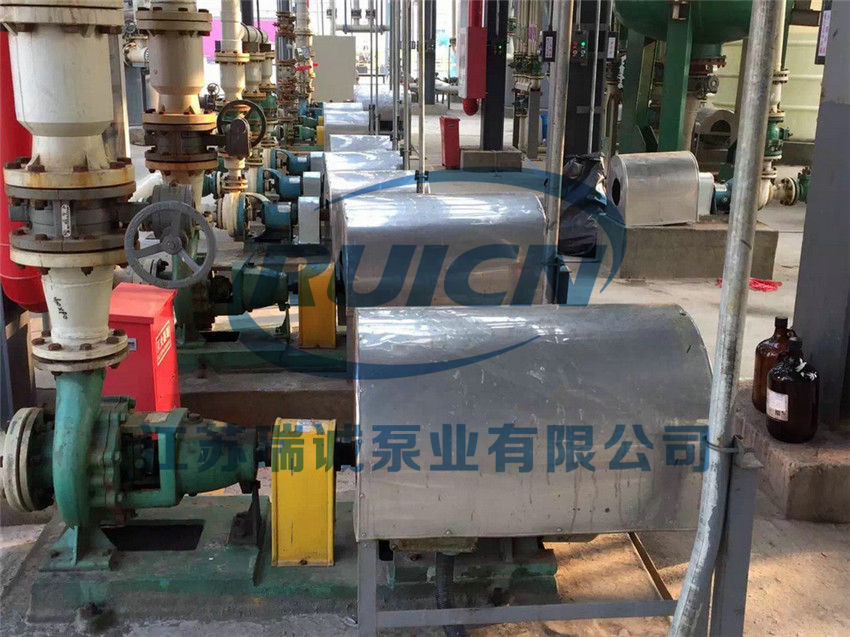

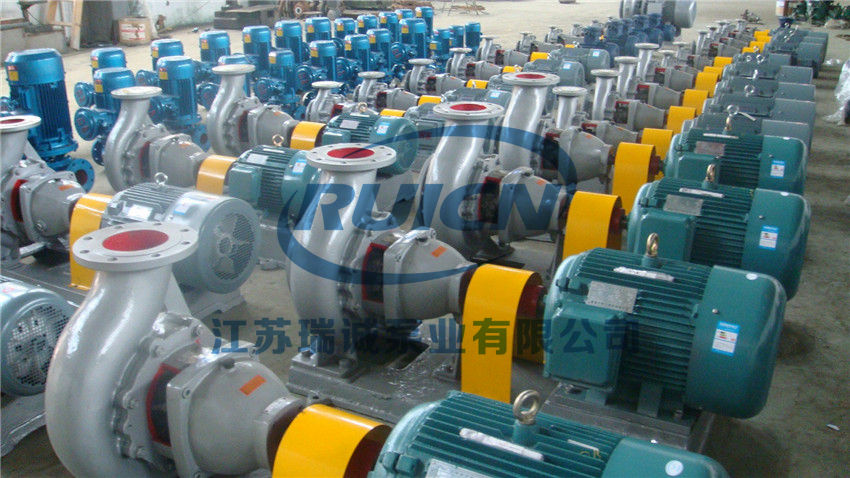

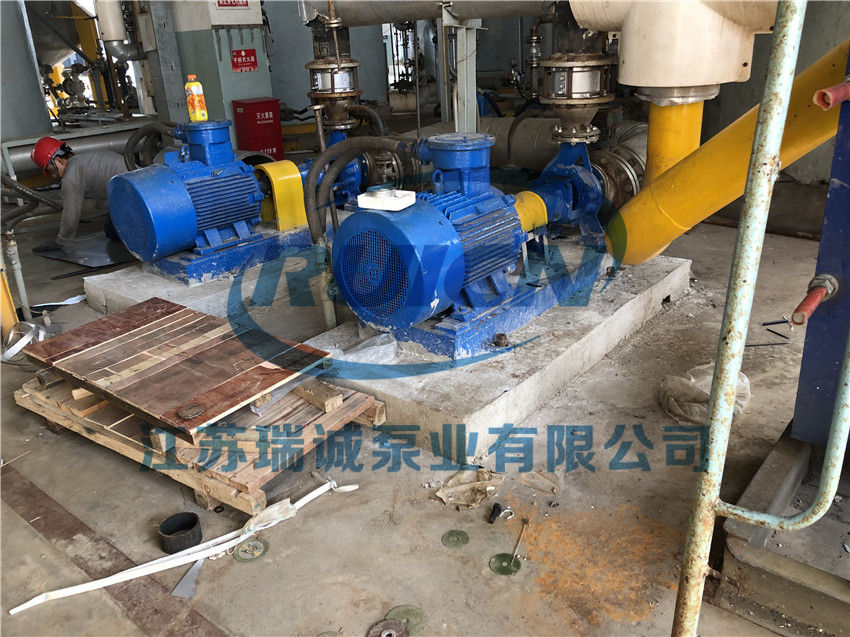

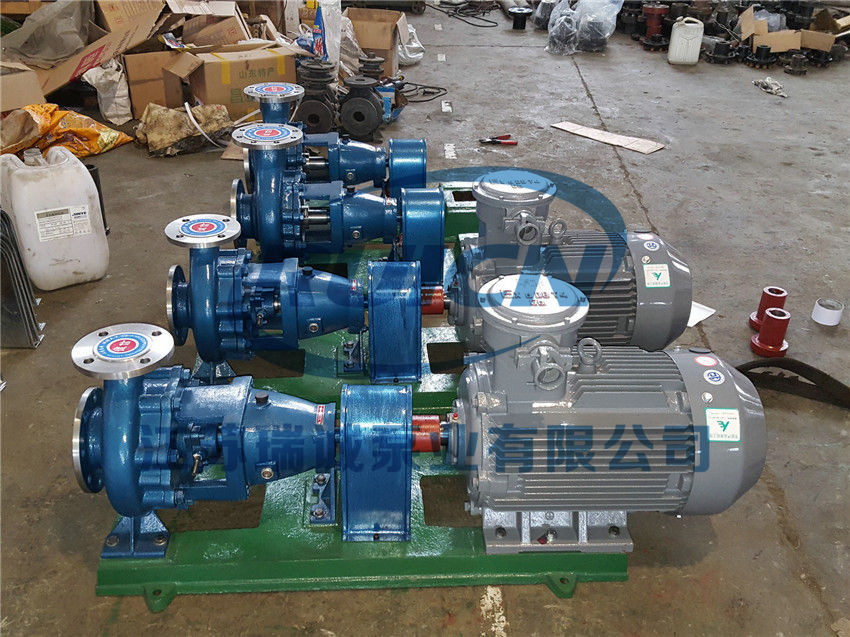

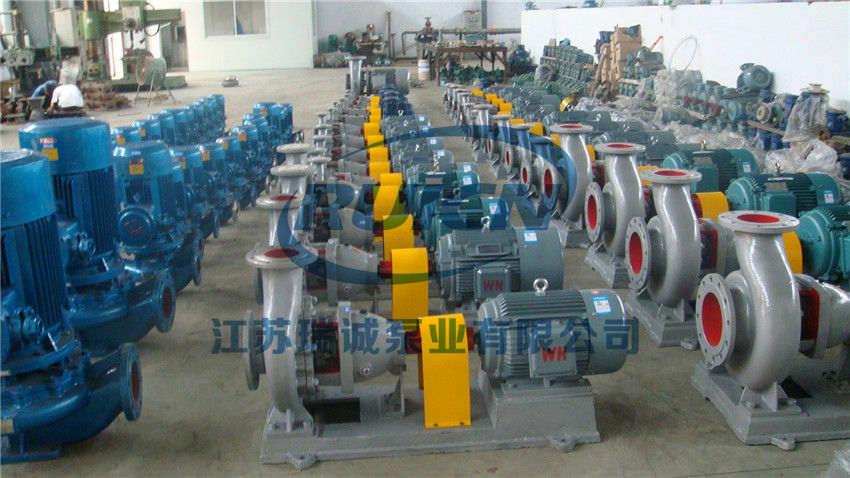

十一、產品實拍及使用現場
