IHF型氟塑料離心泵

時間:2020-06-22   訪問量:6326
IHF型氟塑料離心泵

IHF型氟塑料離心泵實拍視頻:

IHF型氟塑料離心泵使用現場實拍視頻

一、概述

  IHF氟塑料離心泵簡稱為“IHF離心泵”是單級、單吸、懸臂式離心泵,泵體采用金屬外殼內襯聚全氟乙丙烯(F46),泵蓋、葉輪和軸套均用金屬嵌件外包氟塑料整體燒結壓制成型,軸封采用四氟填充材料,進出口均采用鑄鋼體加固。可參照國際標準ISO2858標準研發設計。

  IHF氟塑料離心泵具有很高的耐腐、耐磨、耐高溫、不老化、機械強度高、運轉平穩、結構先進合理、密封性能嚴格可靠、拆卸檢修方便、使用壽命長等優點,有WB2外裝波紋管式和IHF-N內裝雙端面專利機械密封兩種結構。

二、用途

  IHF氟塑料離心泵廣泛通用于化工、制藥、石油、冶金、染料、冶煉、電力、電鍍、農藥、造紙、食品、紡織等行業酸洗工藝、制酸制堿、噴漆工藝、有色金屬冶煉中的電解液輸送、離子膜項目中的氯水輸送、廢水處理、電鍍、農藥領域。

  IHF氟塑料離心泵在-85℃~200℃溫度條件下長期輸送任意濃度的硫酸、鹽酸、氫氟酸、硝酸、王水、強堿、強氧化劑、有機溶劑、還原劑等強腐蝕介質,是目前重要的耐腐蝕設備之一。

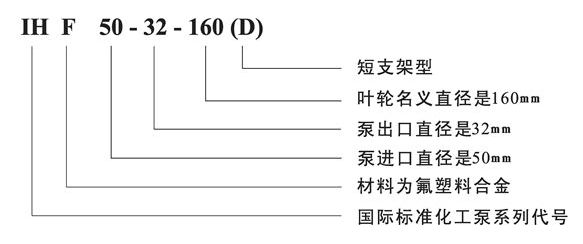

三、型號意義


四、性能參數

序號型號(Model)轉速(Rev) =2900r/min   介質密度(Medium density)=1000kg/m3
流量揚程效率進口出口汽蝕余量電機功率整機重量
FlowPump headηInletOutletNpshPowerWeight
(m3/h)(m)(%)(mm)(mm)(m)(kw)(kg)
1IHF32-25-1253.62026322031.585
2IHF 32-20-1603.63220322032.290
3IHF40-25-1256.32035φ40φ2531.578
4IHF40-25-1606.33232φ40φ2532.292
5IHF40-25-2006.35025φ40φ2534147
6IHF40-25-2506.38023φ40φ25311233
7IHF50-32-12512.52051φ50φ3232.290
8IHF50-32-16012.53245φ50φ3234125
9IHF50-32-20012.55039φ50φ3237.5166
10IHF50-32-25012.58035φ50φ32511235
11IHF50-32-31512.511020φ50φ32530300
12IHF65-50-125252062φ65φ503.5399
13IHF65-50-160253257φ65φ503.55.5146
14IHF65-40-200255052φ65φ403.511214
15IHF65-40-250258049φ65φ403.518.5297
16IHF80-65-125502066φ80φ6545.5146
17IHF80-65-160503264φ80φ65411214
18IHF80-50-200505063φ80φ50415230
19IHF80-50-250508057φ80φ504.530393
20IHF100-80-1251002066φ100φ804.511215
21IHF100-80-1601003271φ100φ80515254
22IHF100-65-2001005067φ100φ65530382
23IHF100-65-2501008065φ100φ65545540
24IHF125-80-1601603270φ125φ80530477
25IHF125-100-2002005065φ125φ100655630
序號型號(Model)轉速(Rev) =1450r/min   介質密度(Medium density)=1000kg/m3
流量揚程效率進口出口汽蝕余量電機功率整機重量
FlowPump headηInletOutletNpshPowerWeight
(m3/h)(m)(%)(mm)(mm)(m)(kw)(kg)
1IHF40-25-1253.2532φ40φ2530.5570
2IHF40-25-1603.2828φ40φ2530.5575
3IHF40-25-2003.212.523φ40φ2530.5580
4IHF40-25-2503.22020φ40φ2521.585
5IHF50-32-1256.3545φ50φ3230.5573
6IHF50-32-1606.3840φ50φ3230.5591
7IHF50-32-2006.312.533φ50φ3231.1105
8IHF50-32-2506.32030φ50φ3251.5128
9IHF65-50-12512.5555φ65φ503.50.5580
10IHF65-50-16012.5851φ65φ503.51.192
11IHF65-40-20012.512.546φ65φ403.51.5110
12IHF65-40-25012.52043φ65φ403.53140
13IHF80-65-12525564φ80φ6541.1110
14IHF80-65-16025862φ80φ6541.5110
15IHF80-50-2002512.557φ80φ5042.2120
16IHF80-50-250252053φ80φ504.54140
17IHF100-80-12550564φ100φ804.51.5130
18IHF100-80-16050868φ100φ8052.2140
19IHF100-65-2005012.564φ100φ6554320
20IHF100-65-250502062φ100φ6557.5350
21IHF125-80-16080869φ125φ8054300
22IHF125-100-20010012.564φ125φ10067.5375
23IHF125-100-2501002063φ125φ100615386
24IHF125-100-3151003260φ125φ100318.5480
25IHF150-125-2502002067φ150φ125722500
26IHF150-125-3152003265φ150φ125745660
27IHF150-125-4002005061φ150φ125775860
28IHF200-150-2504002069φ200φ1507.545680
29IHF200-150-3154003268φ200φ1507.575940
30IHF200-150-4004005063φ200φ1507.51101160
31IHF300-250-40011504070φ300φ25082002300

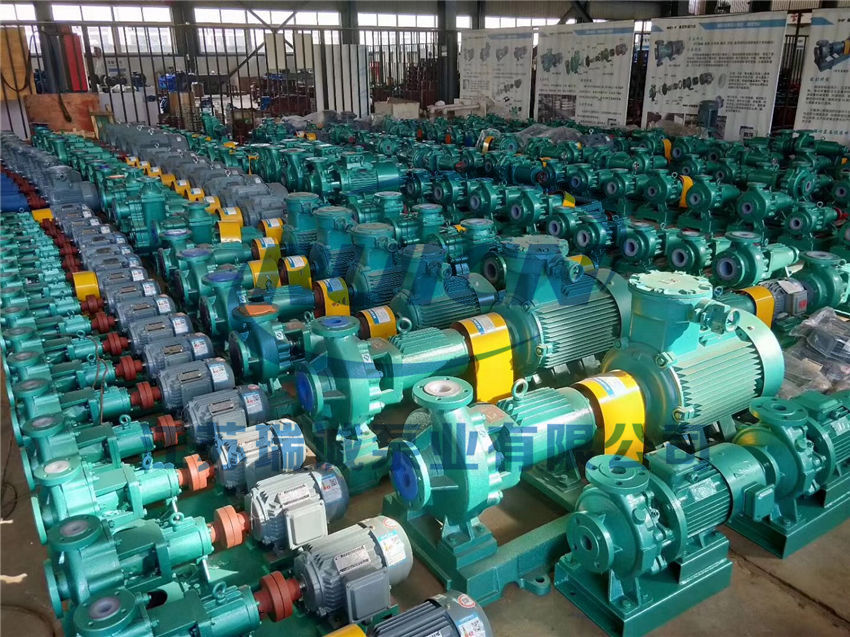

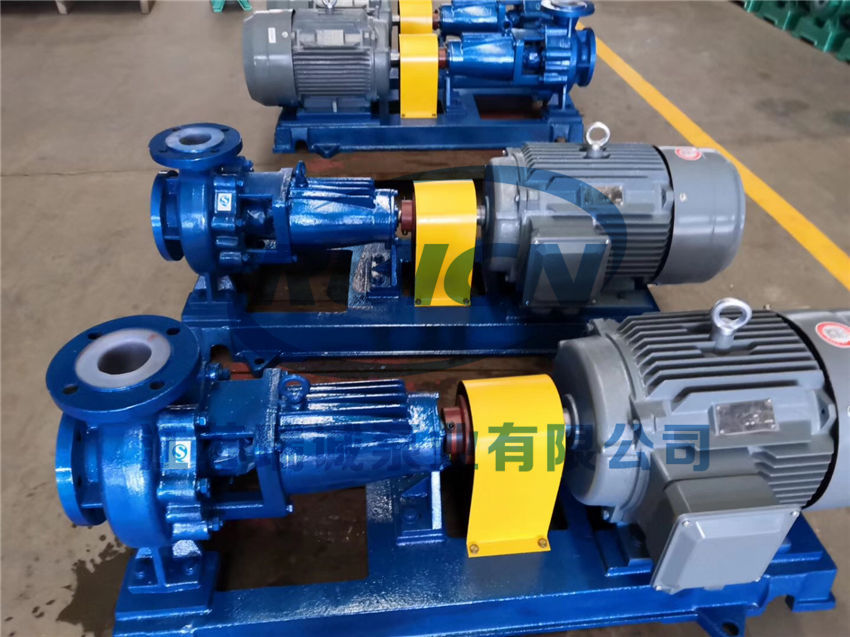

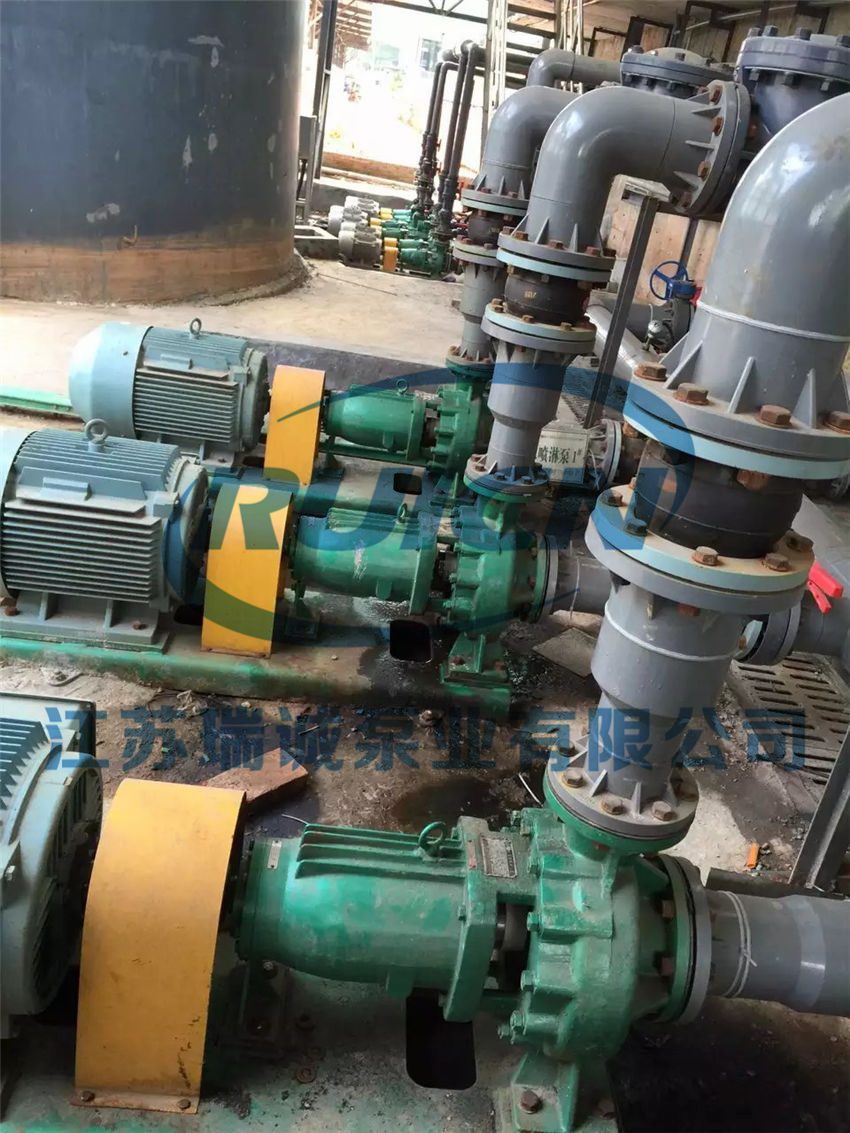

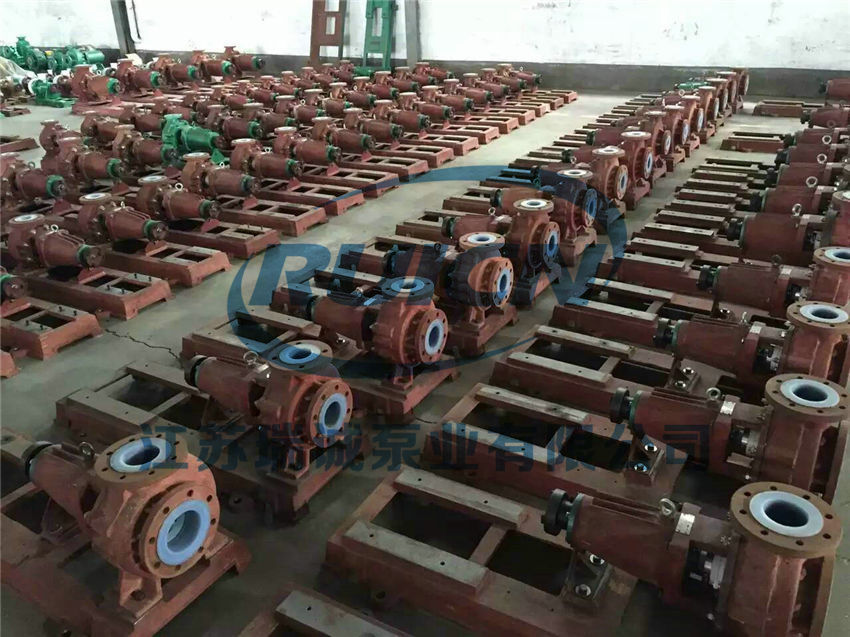

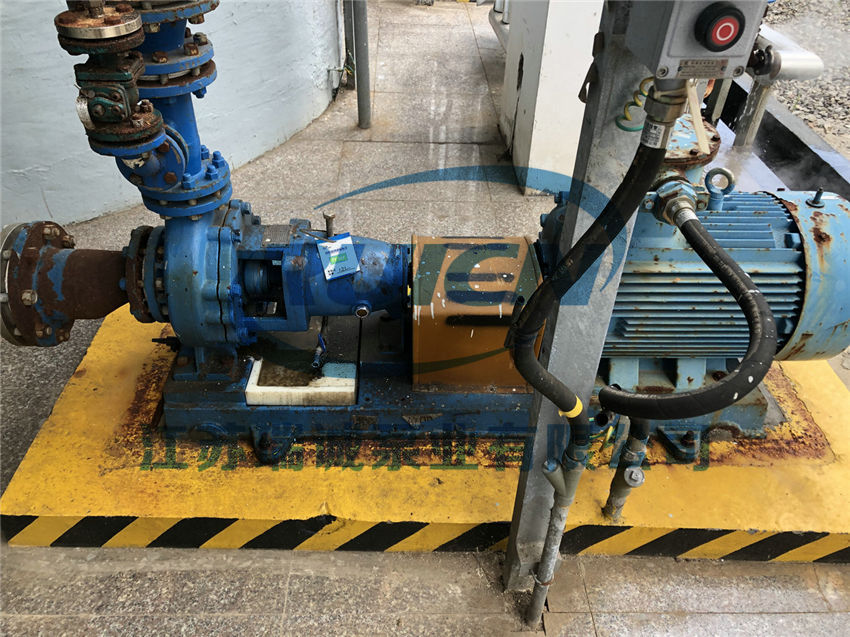

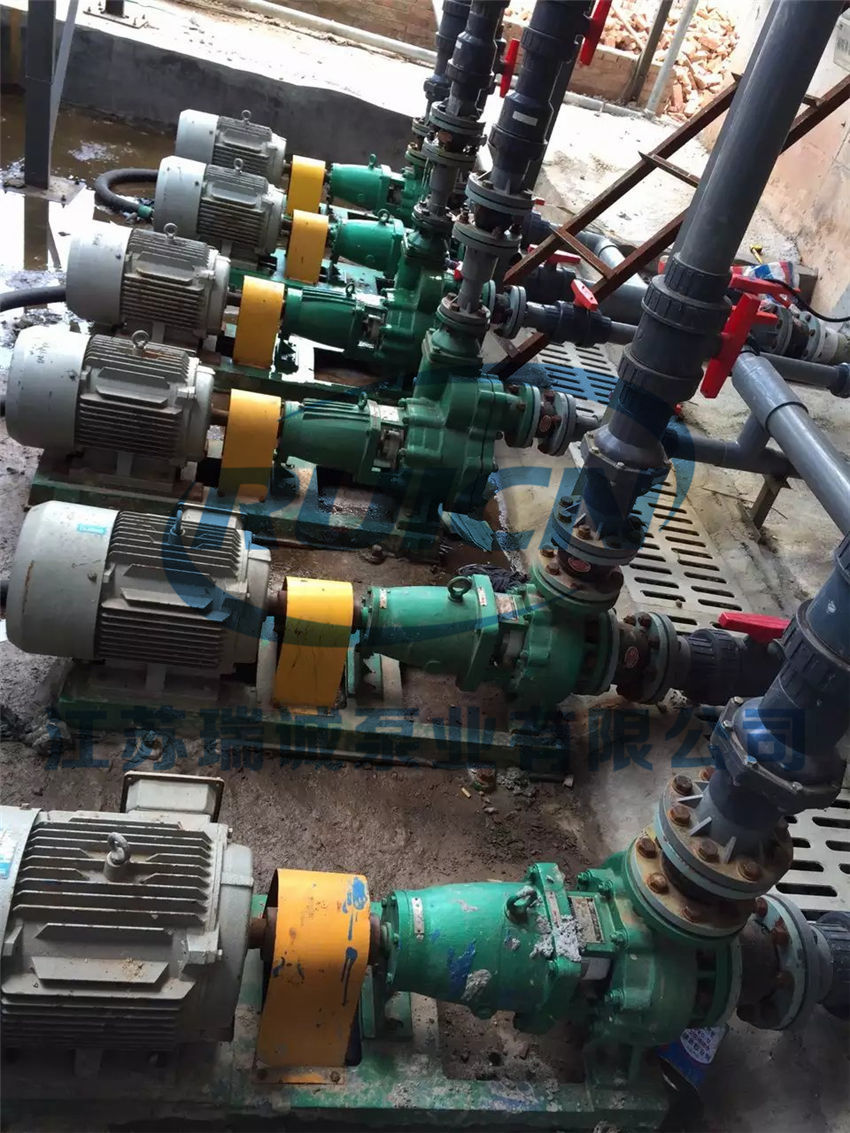

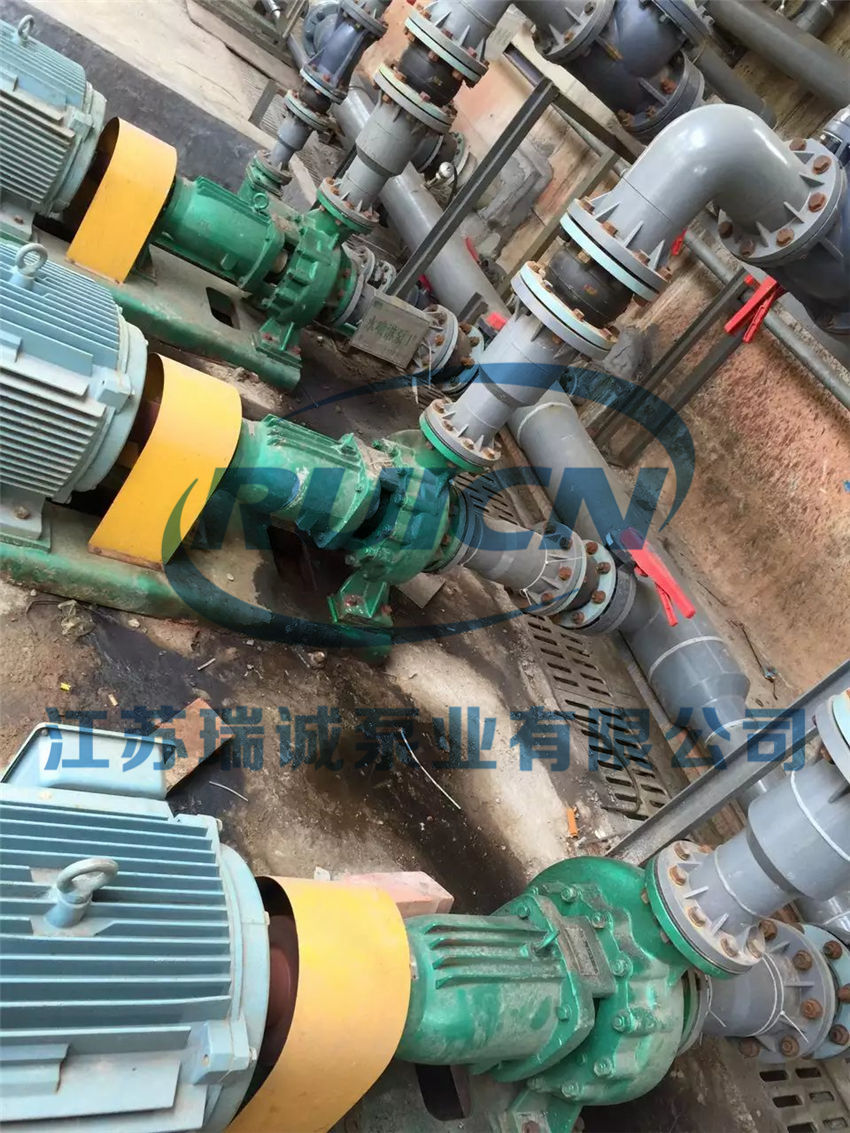

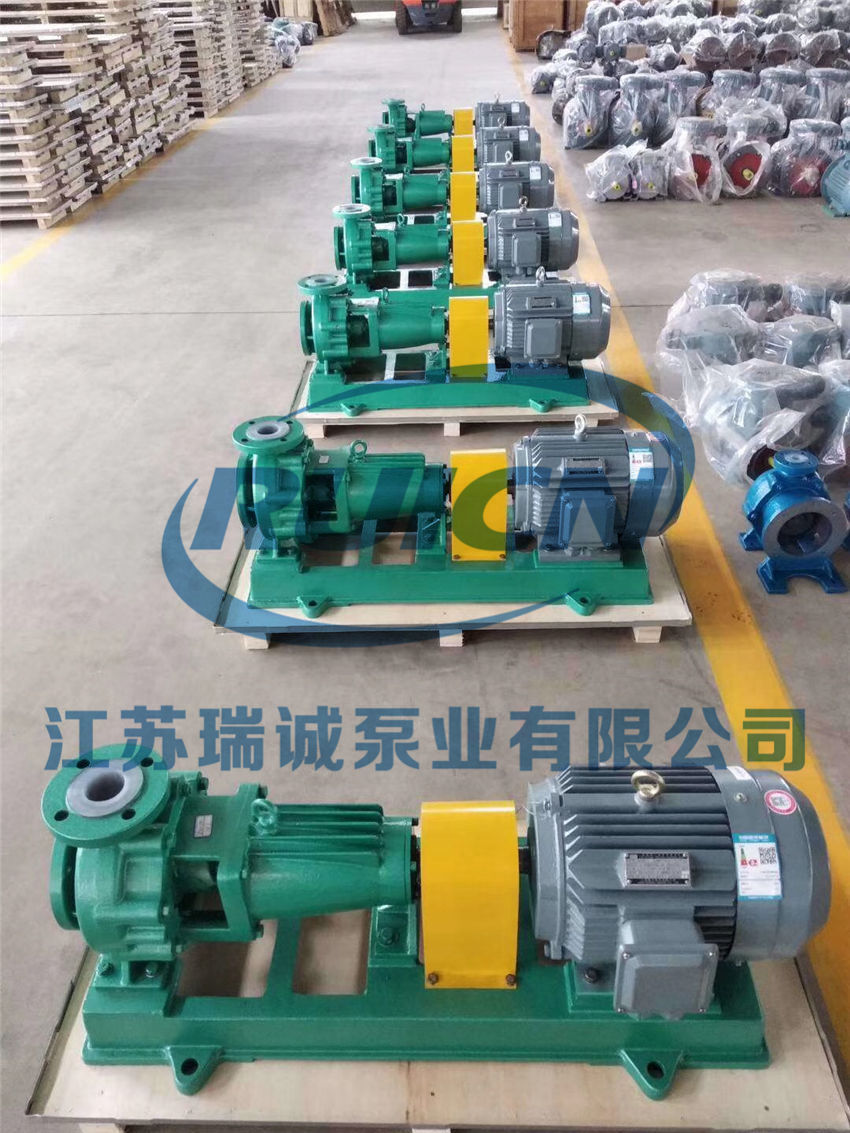

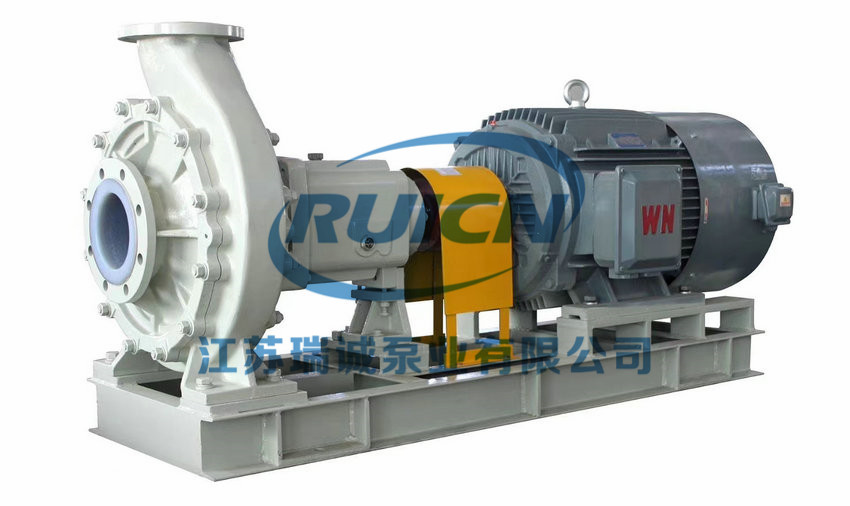

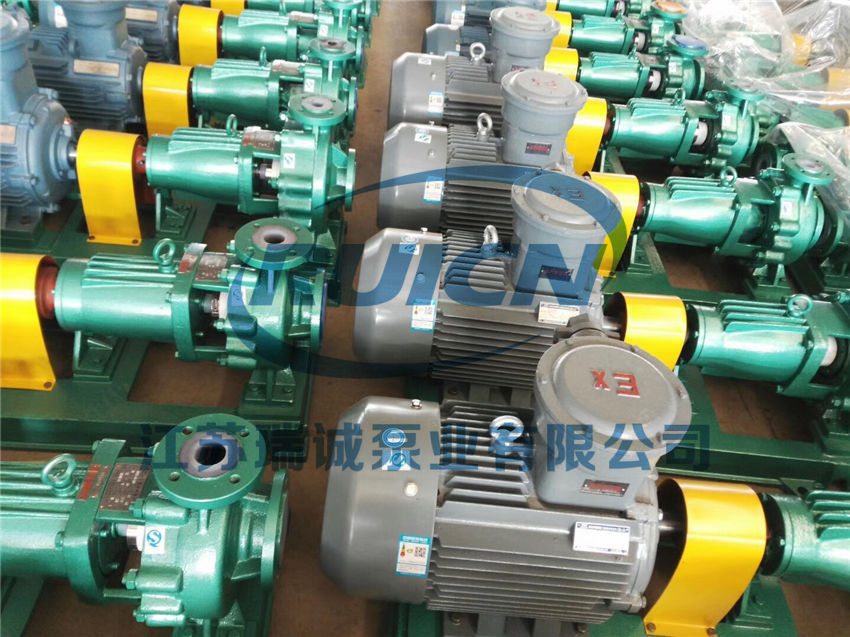

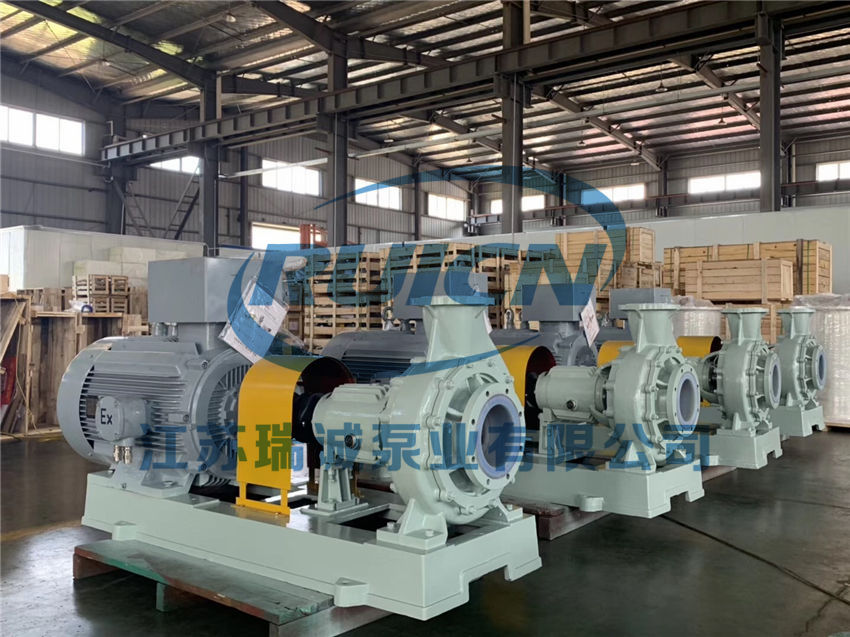

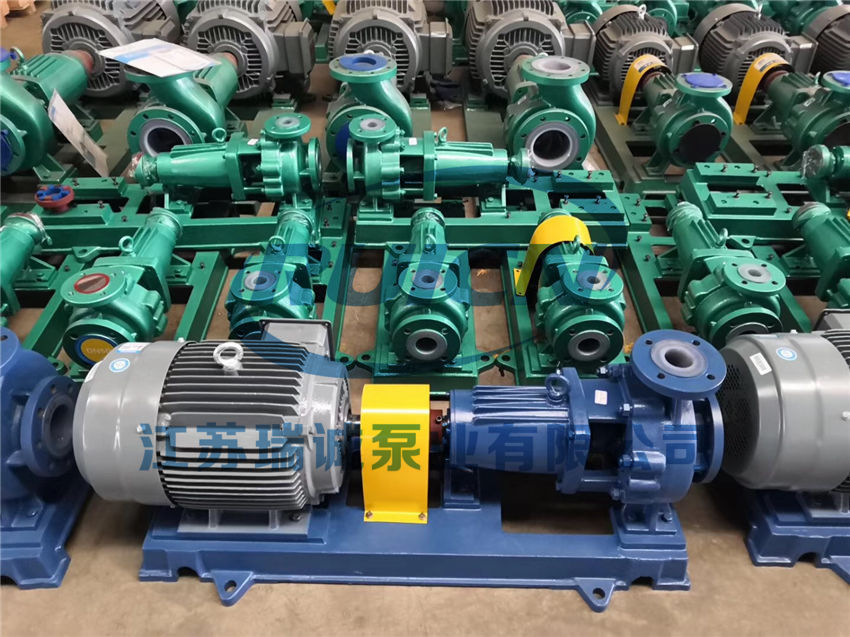

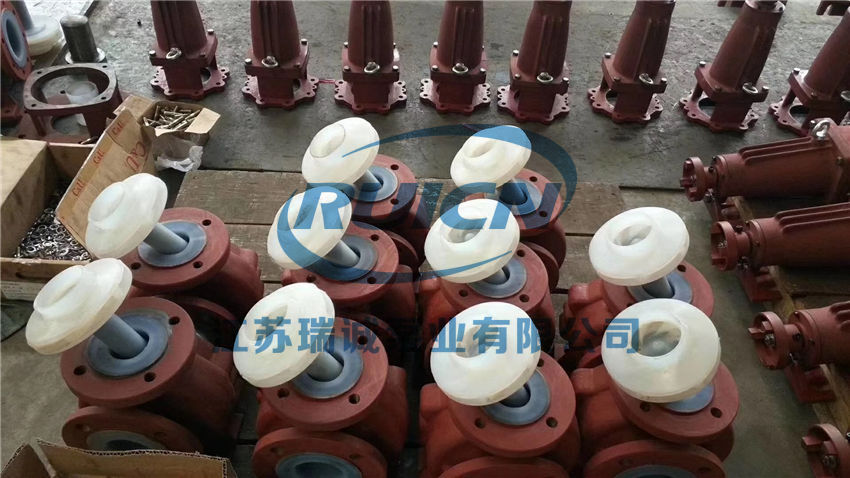

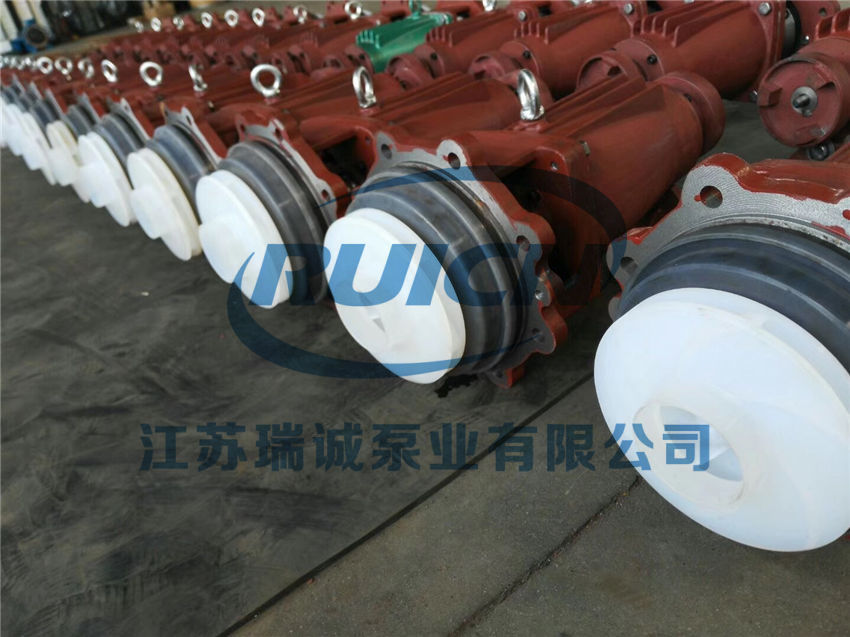

五、產品實拍及使用現場





















psb (8).jpg


psb (10).jpg


psb (12).jpg
