ZA型石油化工流程泵

時間:2020-06-28   訪問量:6834
ZA型石油化工流程泵

ZA40-315型石油化工流程泵出廠檢測實拍視頻:

ZA150-315型石油化工流程泵出廠檢測實拍視頻:

一、概述

  ZA石油化工流程泵為單級單吸懸臂式渦殼泵,產品執行標準API610,VDMA24297(輕/中型),泵體為腳支撐,單吸葉輪,軸向吸入,徑向排出。軸向力采用前后口環及平衡孔進行水力平衡。軸封采用機械密封可采用單端面或雙端面平衡型集裝式,也可以采用填料密封。機械密封并配有冷卻、沖洗或密封液系統,密封管路系統按API規范設計。吸入與排出法蘭可按GB、DIN、ANSI標準設計。

二、特點

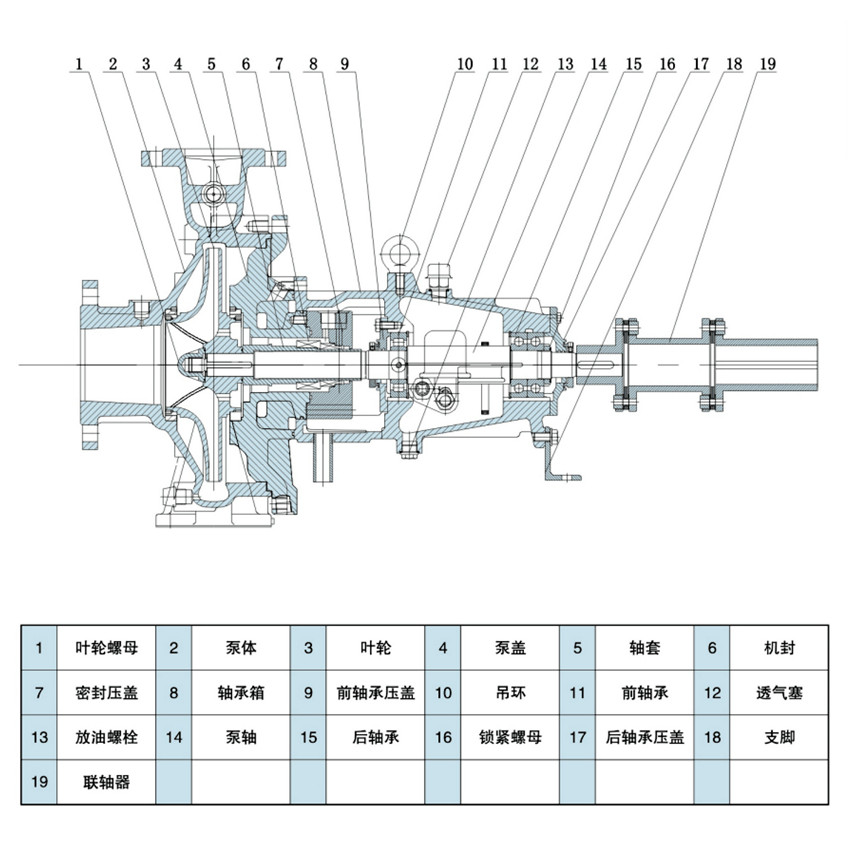

  ZA型石油化工流程泵為單級單吸懸臂式后開門的結構,所以在檢修泵時不需拆卸吸入和排出管路,拆開泵蓋后即可將懸架連同轉子部件一起從泵體中抽出,所以檢修工作十分方便。葉輪的后蓋板上有密封環,基本上能平衡軸向力,殘余的不平衡力由推力軸承承受。軸承為油潤滑的球軸承,油環提油而且能自動控制油位,當工作溫度低于250℃時,懸架無需冷卻,工作溫度高于250℃~450℃時,懸架用風冷或水冷。根據不同的情況,部分泵為雙蝸殼結構,其余為單蝸殼。軸封可采用填料密封,也可采用單端面或雙端面機械密封,并配有冷卻、沖洗或接密封液的系統。

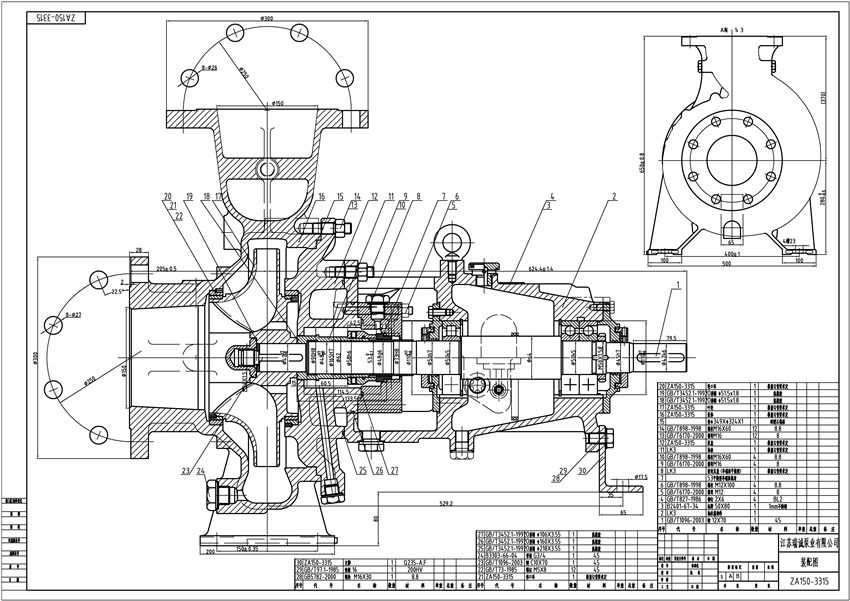

  ZA系列化工流程泵完全執行API610(美國石油學會離心泵規范)標準,效率高,抗汽蝕性能好+加誘導輪后NPSHr比同類泵能降低1m,能夠滿足工業流程、化學工業、石化、烴類加工、各種水處理及加壓工藝中的要求,可靠性、可用性和易維護性較好。ZA系列泵泵體為腳支撐,可以承受來自外界載荷直接傳給基礎。軸承潤滑方式為稀油潤滑,由恒位油杯控制,充分保證軸承在良好潤滑狀態下工作,使軸承具有很好的使用壽命。葉輪為閉式設計,而且根據小推力平衡載荷的要求進行推力平衡和動平衡,由平衡孔平衡軸向力,殘余軸向力由向心推力球軸承平衡。根據使用介質情況,采用PLAN多種機械密封的沖洗和冷卻方式,對機械密封進行沖洗和冷卻,可以有效防止密封腔內介質接近臨界汽化溫度產生汽化后,對密封面的損壞。軸承選用向心推力球軸承、圓柱滾子軸承和角接觸球軸承,分別配有輕軸和重軸,以滿足不同載荷的需要。ZA系列泵60多種型號只需8種軸承架,通用性強、標準程度高,結構緊湊合理,外觀質量好。聯軸器為可分裝式膜片帶加鍛撓性聯軸器,維修時無須拆卸管路和電機,可自由拆卸軸承架、軸、密封箱體、葉輪組件等。泵過流部份材質為304、304L、316L、CD4MCu、904L、哈氏合金、鈦合金等多種材質,軸為3Cr13、40Cr、24CrMoV等材質,鋼性強,經固溶處理后加工,耐高溫和低溫性能較好。泵入口法蘭水平吸入,出口法蘭垂直向上。從電機端看,泵軸順時針旋轉。ZA.jpg

三、性能范圍

  流量Q可達2600m3/h;

  揚程H可達250m;

  工作壓力P可達2.5MPa;

  工作溫度T-80℃~+450℃;

  口徑φ25~400mm;

  轉速:1450-2900r/min;

  泵過流部件材料采用不銹鋼材質:304、304L、316、316L、CD-4MCu、904、904L、哈氏合金等。

四、型號意義

  例如:ZA50-315

  ZA——石油化工流程泵

  50——泵排出口直徑50(mm)

  315——葉輪名義直徑315(mm)

五、產品用途

  ZA型石油化工流程泵適合于輸送清潔的或含少量顆粒的、低溫的或高溫的液體;適合于輸送中性的或有腐蝕性的液體,其中包括各種溫度和濃度的氫氧化鈉和碳酸鈉等堿性溶液、各種鹽溶液、各種酸溶液和鹽溶液、各種液態石油化工產品、有機化合物以及其它有腐蝕性的原料和產品。ZA型石油化工流程泵主要用于煉油廠、石化工業、煤加工工業和低溫工程、造紙業、制糖業和海水淡化工程等。

六、性能參數

型號

流量

揚程
(m)

轉速
(r/min)

軸功率

電機功率

效率
(%)

必需汽蝕余量
(NPSH)

葉輪直徑
(mm)

M3/h

L/s

kw

ZA25-200

11.5

3.2

49

2950

3.8

5.5

42

1.6

209

5.8

1.6

12

1475

0.55

1.1

38

1.2

209

ZA40-160

28

7.8

33

2950

3

5.5

62

3

169

14

3.9

8

1475

0.53

1.1

59

0.8

169

ZA40-200

29

8.2

53

2950

7.5

11

58

2.2

209

14.5

4.1

13

1475

1.1

1.5

55

0.8

209

ZA40-250

32

8.9

78

2950

13.5

18.5

53

2.2

259

16

4.5

19.5

1475

1.8

3

43.5

0.75

259

ZA40-315

42

11.5

115

2950

30

37

46

1.25

324

21

5.8

29

1475

4.5

5.5

42

0.50

324

ZA50-160

50

14

34

2950

7.0

11

71

2.40

169

25

7

8.4

1475

0.87

1.5

69

0.75

169

ZA50-200

62

17

52

2950

13.5

18.5

68

2.6

209

31

8.5

13

1475

1.7

3

65.5

0.75

209

ZA50-250

70

19.4

82

2950

24

30

65

2.4

259

35

9.7

20

1475

3.2

4

62.5

0.7

259

ZA50-315

87

24.4

115

2950

50

55

56

2.2

324

44

12.2

28

1475

6.5

11

53

0.5

324

ZA50-400

82

23.6

194

2950

92

110

48

2.0

409

41

11.8

48

1475

12.7

15

45

0.5

409

ZA80-160

94

26.5

32

2950

11

15

78

3

169

47

13.3

8

1475

1.5

2.2

72

1.4

169

ZA80-200

103

28.5

54

2950

20

30

76

3.2

209

51

14.6

13.5

1475

2.5

4

74

0.8

209

ZA80-250

127

35

82

2950

35

45

74

4

259

64

17.5

20

1475

5.4

7.5

72

1.3

259

ZA80-315

141

39

127

2950

76

90

69

4

324

70

19.5

33

1475

10

15

66.5

1

324

ZA80-400

171

47.5

187

2950

142

160

61

3.5

409

85

23.8

46

1475

19

22

58

0.8

409

ZA100-160

162

44.2

29

2950

16.5

22

81

5

169

81

22.1

7.2

1475

2.2

3

79.5

1.4

169

ZA100-200

193

53.1

50

2950

35

45

81

3.5

209

95

26.5

12.5

1475

3.5

5.5

79.5

1

209

ZA100-250

230

65

79

2950

62

75

81

4

259

115

32.5

20

1475

8

11

79.5

1

259

ZA100-315

250

70

126

2950

120

132

75

3.6

324

125

35

31.0

1475

15

18.5

73

1

324

ZA100-400

300

83

194

2950

225

-

72

5.5

409

150

41.5

48

1475

27

37

70

1.4

409

ZA100-500

180

50.5

75

1475

50

75

70

1.5

514

ZA150-200

320

88

44

2950

45

55

83.5

6

209

160

44

11

1475

6

7.5

82

1.7

209

ZA150-250

390

108

74

2950

92

110

82

5.1

259

195

54

18.5

1475

12.5

15

80.5

1.7

259

ZA150-315

442

123

125

2950

200


87.5

6

324

220

61.5

32.5

1475

26

30

81

1.7

324

ZA150-400

260

72

51

1475

47

55

77

1.8

409

ZA150-500

300

84

77

1475

87

110

74

2

514

ZA150-560

335

91

104

1475

132

160

74.5

2.4

578

ZA150-630

360

99

115

1475

192

-

63

8

648

ZA200-250

610

170

72

2950

140

160

84.5

9

259

305

85

17.5

1450

18

22

83.5

2.2

259

ZA200-315

350

98

30

1450

35

45

84.5

2

324

ZA200-400

426

118

50

1450

73

90

90

3.2

409

ZA200-500

495

137

84

1450

150

-

81

2.8

514

ZA200-560

540

154

105

1450

208

-

79.5

3

578

ZA200-630

580

160

132

1450

270

-

77.5

3.2

648

ZA250-315

545

155

27

1450

48

55

86.5

2.7

324

ZA250-400

660

182

49

1475

107

182

82.5

3.2

409

ZA250-500

800

230

82

1475

220

-

83

5

514

ZA250-560

860

240

106

1475

300

-

82

4.1

578

ZA250-630

855

238

128

1475

350

-

80.5

4.6

648

ZA300-400

1050

290

48

1475

160

-

87

6

409

ZA300-500

1240

336

78

1475

320

-

88

4.7

514

ZA300-560

1340

374

104

1475

455

-

87

5.2

578

ZA300-630

1450

405

132

1475

595

-

85

5.5

648

ZA400-500

1870

515

74

1475

450

-

88

6

514

ZA400-560

2040

570

98

1475

610

-

88

7.6

578

ZA400-630

2390

670

125

1475

950

-

88

8.0

648

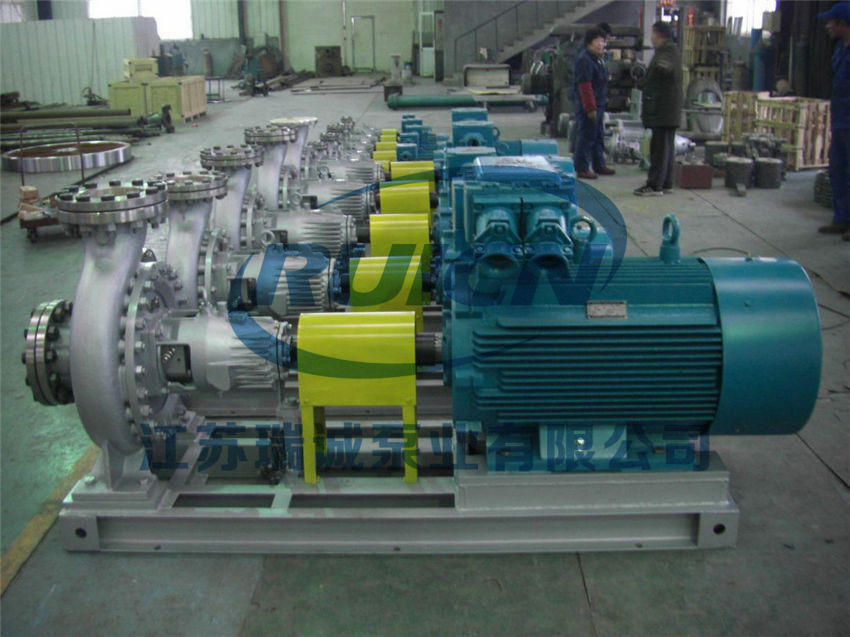

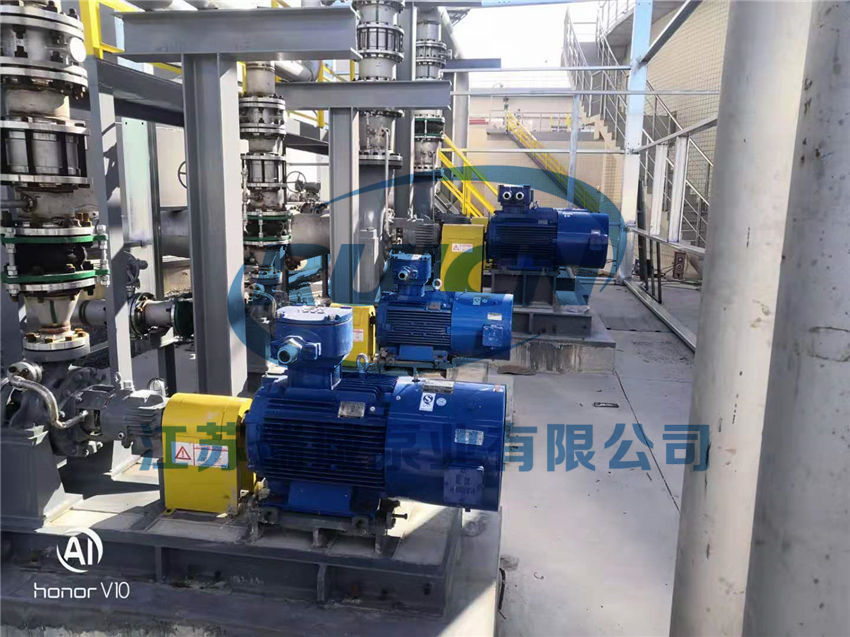

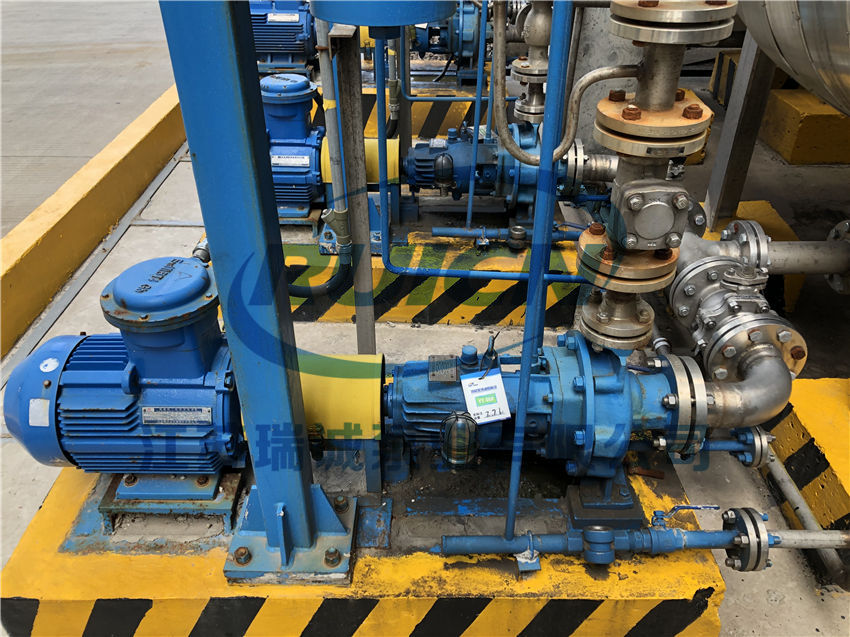

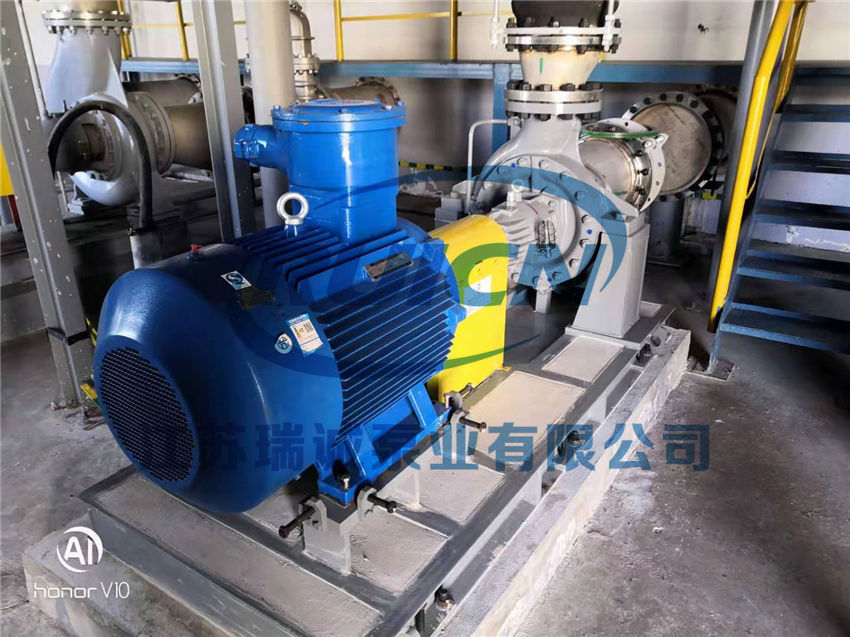

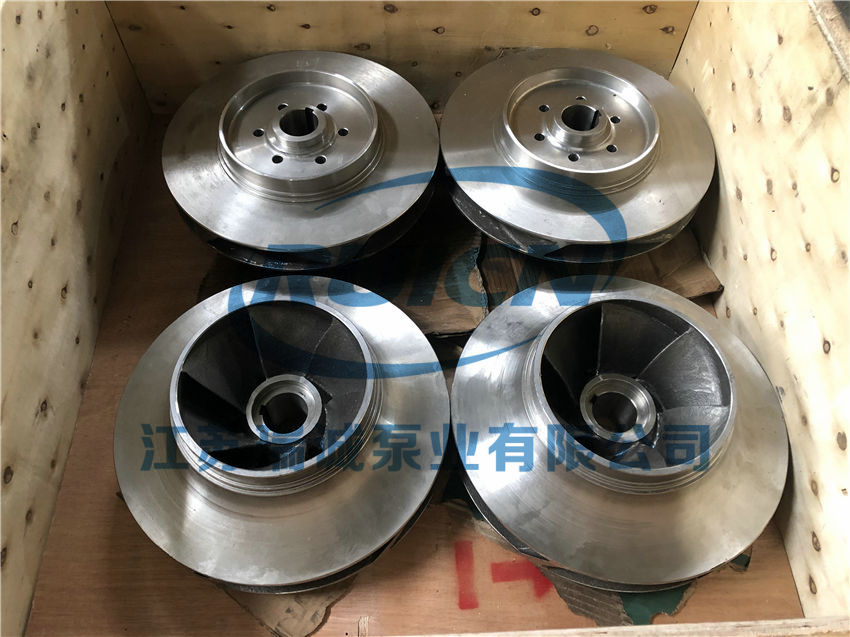

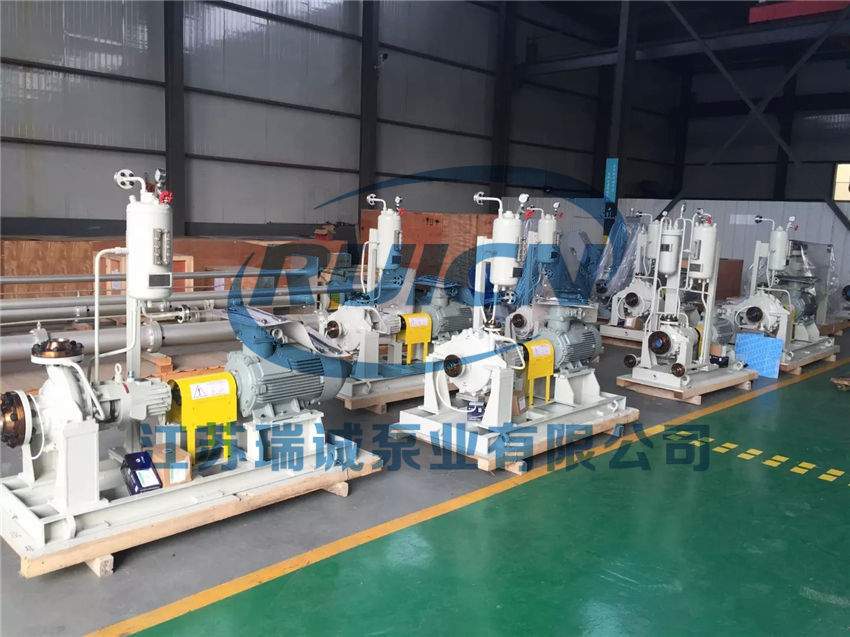

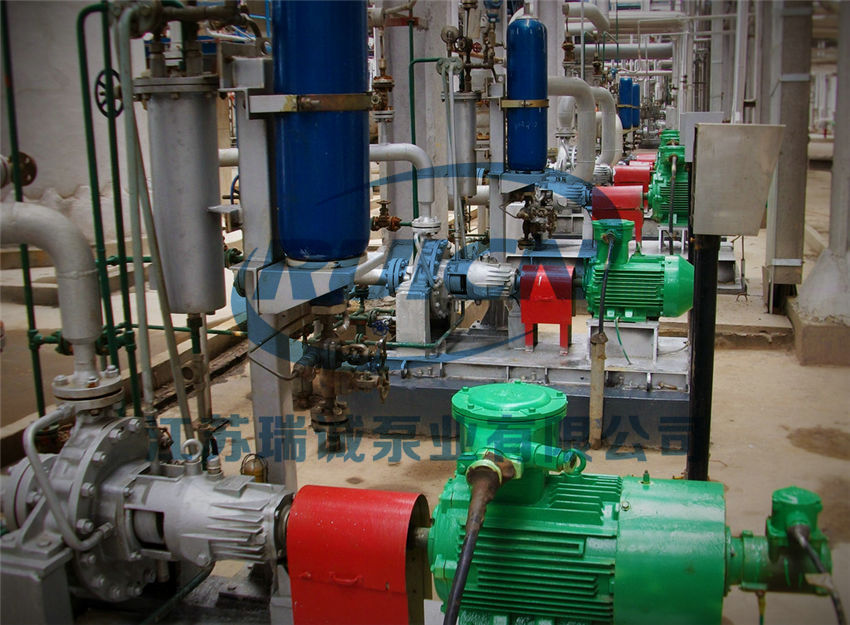

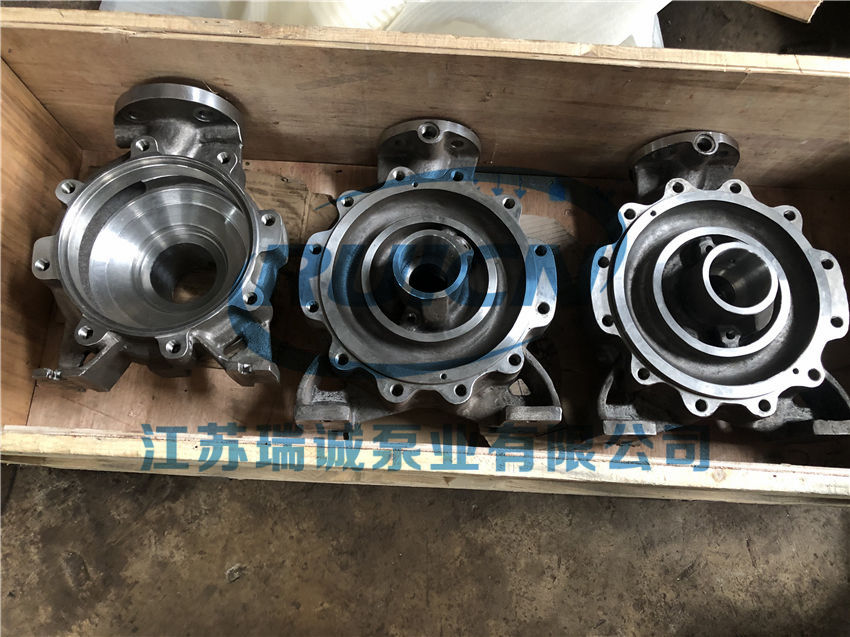

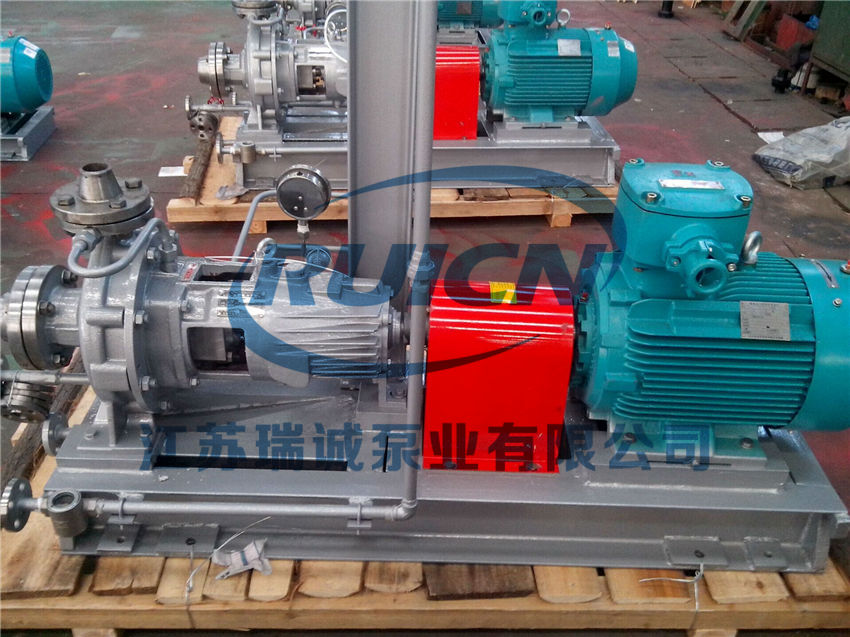

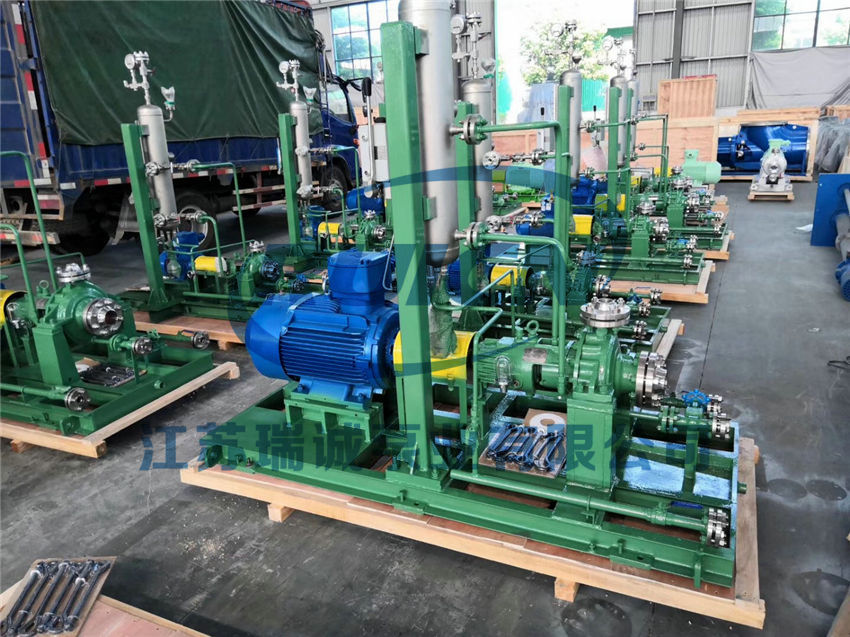

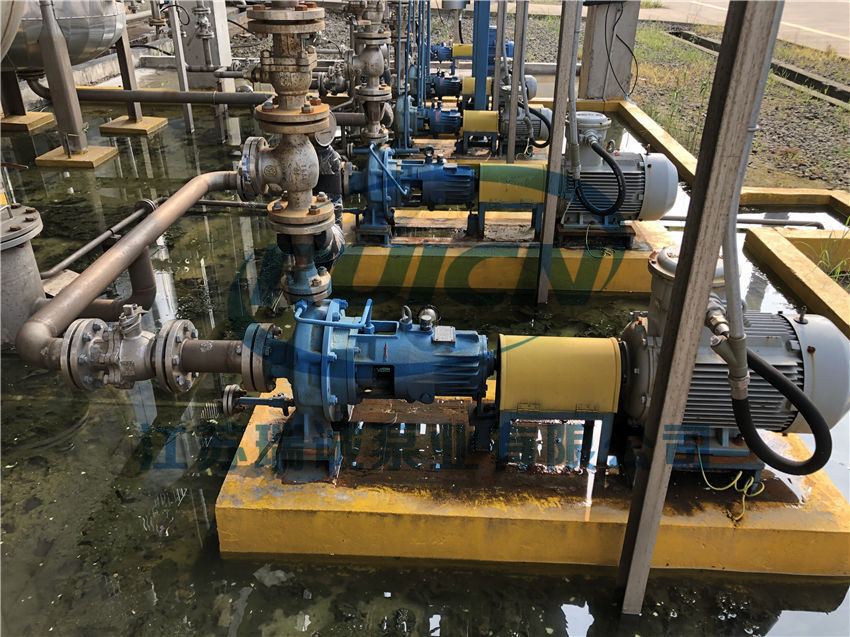

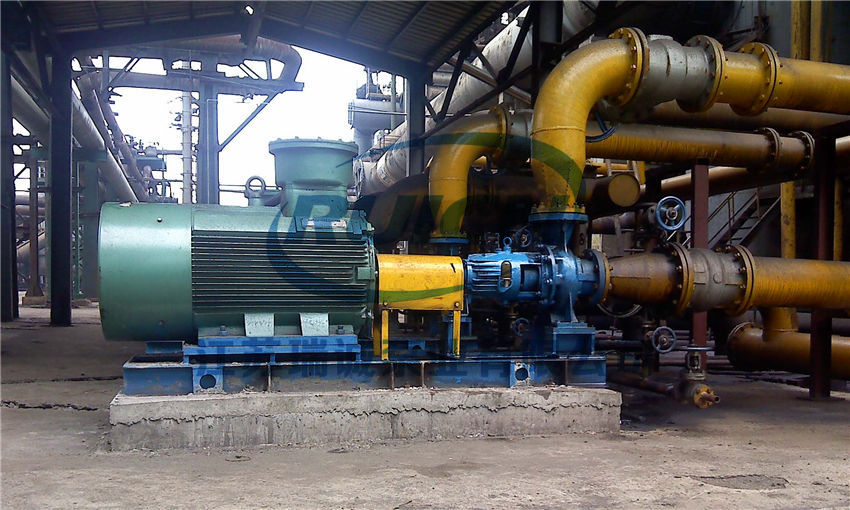

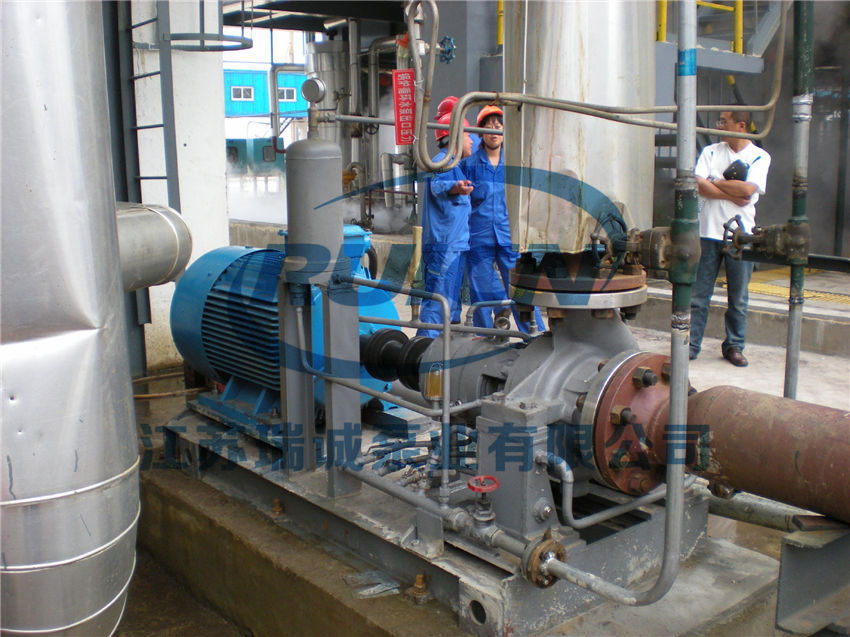

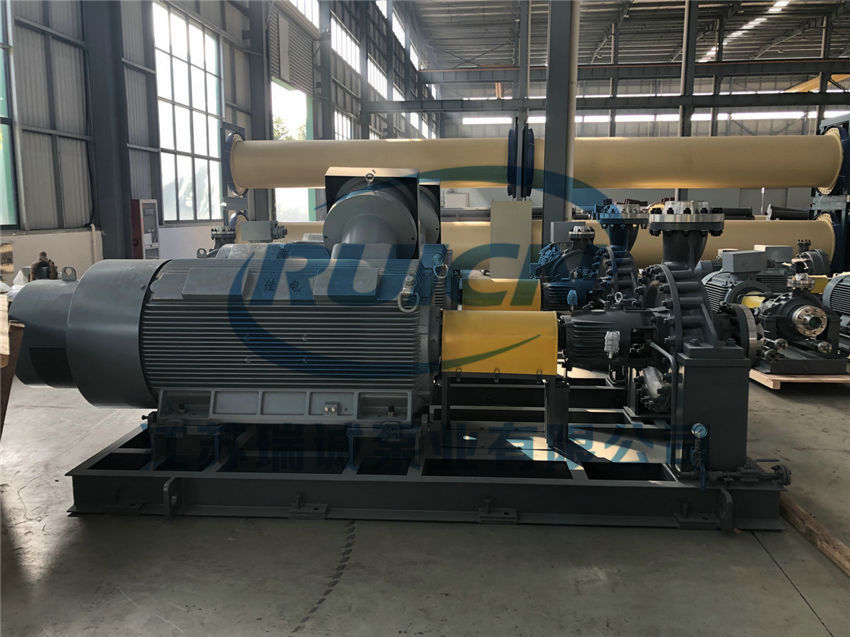

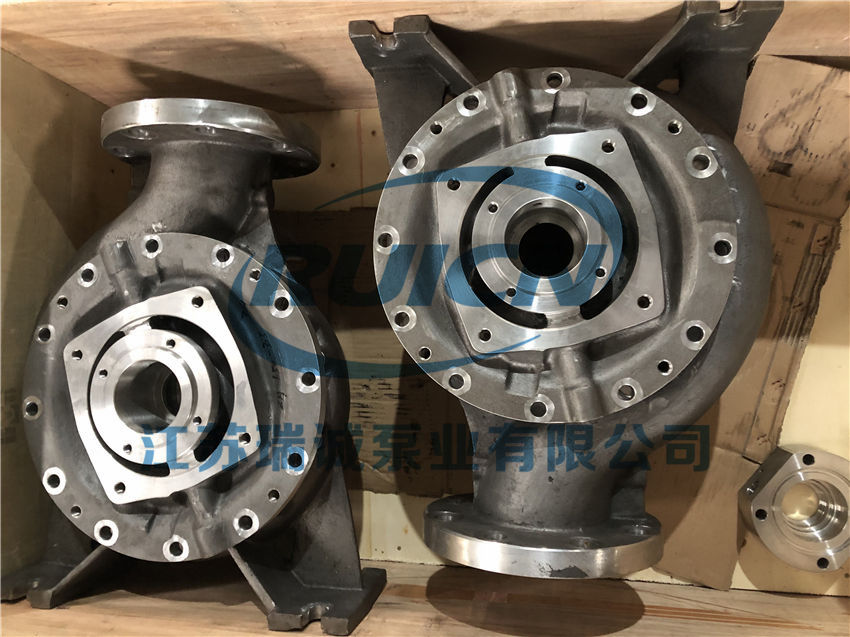

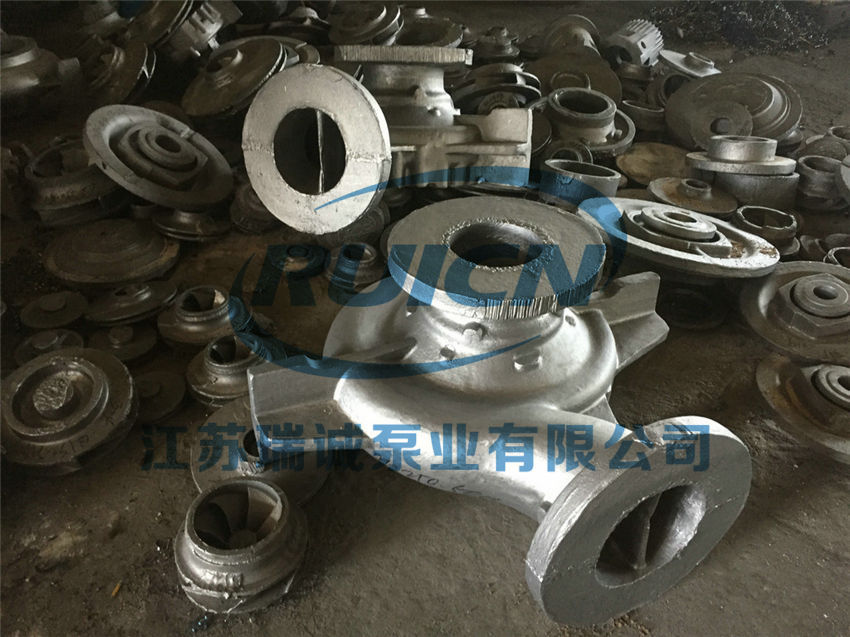

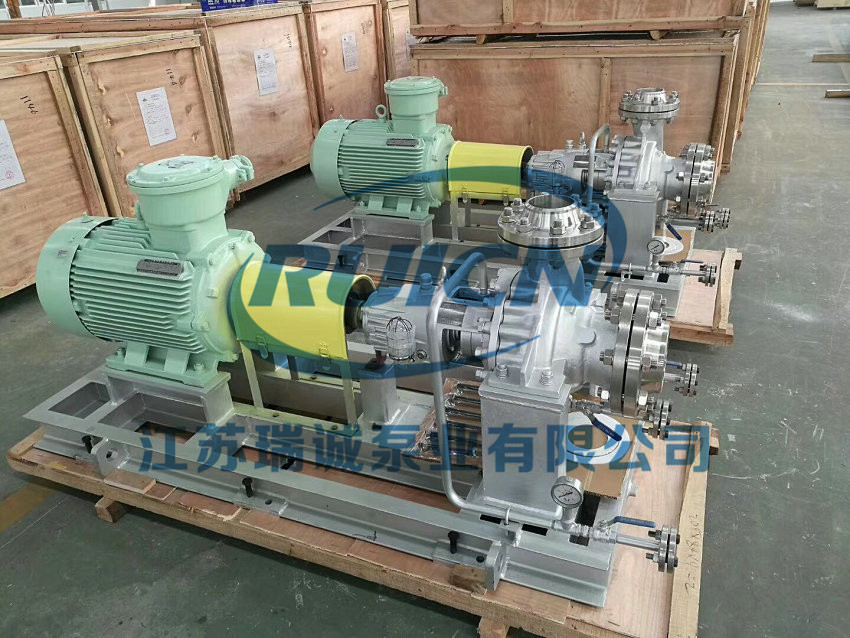

七、產品實拍及使用現場
